🔗 变体 I：带 WCCPv2 的路由 DMZ

作者：Yuri Voinov

🔗 使用 ISR G2 路由器配置带 WCCPv2 的 Cisco IOS 15.5(3)M2

🔗 目录

此配置通过 WCCPv2 将 HTTP/HTTPS 流量（端口 80 和 443）传递给代理服务器进行处理。预计该服务器将包含 Squid 3.x/4.x 用于处理流量。

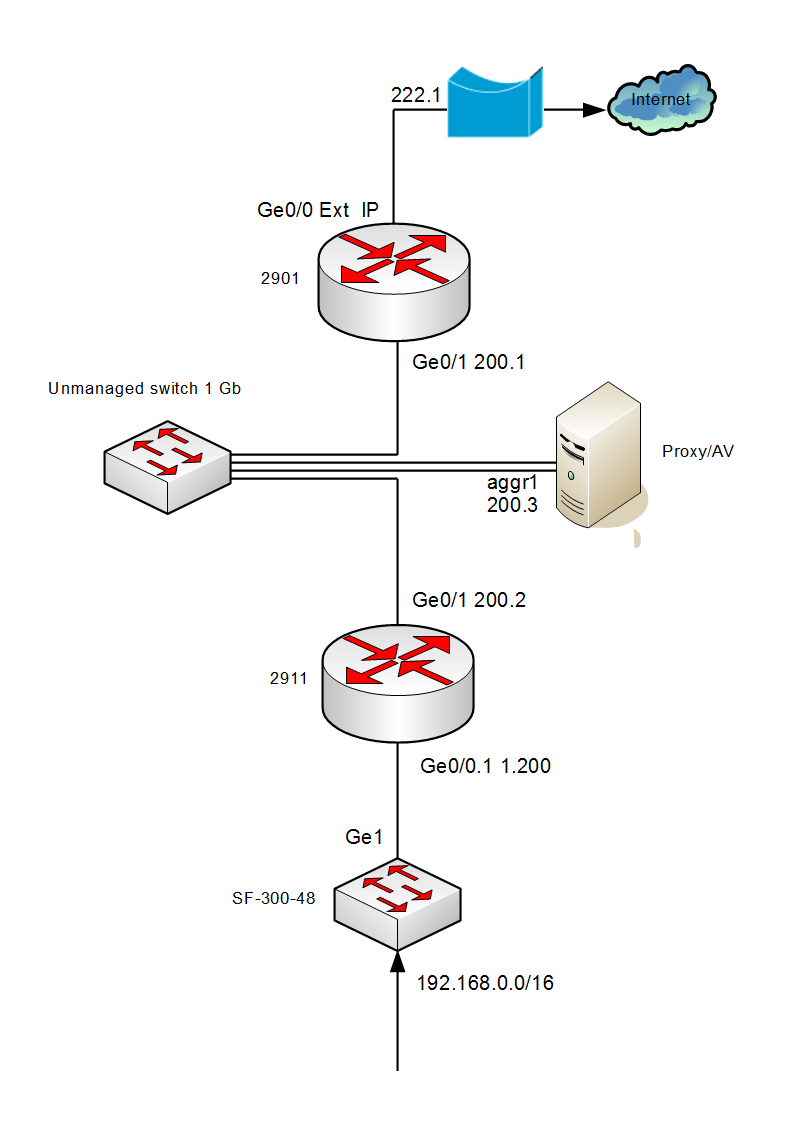

路由器运行 Cisco IOS Software 版本 15.5(3)M2，启用了 SECURITYK9 和 DATAK9 技术包，并具有两个物理接口 - 连接到 LAN 交换机的 GigabitEthernet0/0，以及连接到 DMZ 和代理的 GigabitEthernet0/1（IP 192.168.200.2）。在此示例中，代理的 IP 为 192.168.200.3。WCCPv2 配置在 2911 路由器上。

路由器同时具有路由器/交换机功能，因此我们可以使用 GRE/L2 重定向方法。

注意：请注意 - 您必须在 squid 的服务器上配置 NAT，并且您必须使用支持 OS 特定 NAT 的方式构建 squid。

注意：在使用 DMZ 中的托管交换机时，请确保代理服务器端口与启用 WCCP 的路由器端口位于同一 VLAN/具有相同的封装。否则，路由器无法与代理进行 WCCP 握手。

🔗 Cisco IOS 15.5(3)M2 路由器

!
ip cef
ip wccp web-cache redirect-list WCCP_ACCESS
ip wccp 70 redirect-list WCCP_ACCESS
no ipv6 cef
!
!
!
interface GigabitEthernet0/1
 ip address 192.168.200.2 255.255.255.0
 ip wccp web-cache redirect out
 ip wccp 70 redirect out
!
!
ip route 0.0.0.0 0.0.0.0 192.168.200.1
!
ip access-list extended WCCP_ACCESS
 remark ACL for HTTP/HTTPS
 remark Squid proxies bypass WCCP
 deny   ip host 192.168.200.3 any
 remark LAN clients proxy port 80/443
 permit tcp 192.168.0.0 0.0.255.255 any eq www 443
 remark all others bypass WCCP
 deny   ip any any
!
!

注意：ip wccp web-cache 只能重定向 HTTP（端口 80），因此要重定向 HTTPS，我们创建另一个动态 wccp-service 70（在 Cisco WCCP 文档中，此数字专用于 HTTPS。总的来说，数字范围是 1-254，它并不重要，但请记住在 squid 配置中指定它）。另外请记住，只有在需要 HTTPS 拦截时才需要激活 SECURITYK9/DATAK9 技术包。它们仅用于 HTTP 重定向。

另外请注意，当代理停止时 - 所有 HTTP/HTTPS 流量都会绕过它，并通过默认路由传递到下一跳（或最后的网关）。

🔗 Squid HTTP/HTTPS WCCPv2 配置

# WCCPv2 parameters
wccp2_router 192.168.200.2
wccp2_forwarding_method l2
wccp2_return_method l2
wccp2_rebuild_wait off
wccp2_service standard 0
wccp2_service dynamic 70
wccp2_service_info 70 protocol=tcp flags=dst_ip_hash,src_ip_alt_hash,src_port_alt_hash priority=231 ports=443

注意：Squid 必须支持 WCCPv2 编译。

注意：Squid 服务器已配置默认路由器指向 192.168.200.1（2901 上的 Ge0/1）- 最后的网关。

注意：此示例使用 L2 重定向（适用于没有原生 GRE 支持的操作系统）。请注意，wccp2_rebuild_wait 在代理准备好处理请求时向路由器发送“我在这里”消息，而缓存重建尚未完成。此外，路由器和代理都使用 2048/udp 端口与 WCCP 通信。因此，此端口必须在防火墙中打开。最重要的一点是：当使用 l2 重定向时，启用 WCCP 的路由器端口和代理都必须共享同一个 L2 网络段。

注意：如果选择 GRE 来与路由器和代理通信，请记住：您必须在代理服务器上配置 GRE！

🔗 安全

为避免拒绝服务攻击，您可以强制代理（或多个代理）和路由器之间的身份验证。为此，您需要在路由器上使用密码设置 WCCP 服务

ip wccp web-cache redirect-list WCCP_ACCESS password 0 foo123
ip wccp 70 redirect-list WCCP_ACCESS password 0 bar456

如果您的路由器启用了服务密码加密（为此，您需要在路由器全局配置中应用以下命令）

service password-encryption

定义路由器上的 WCCP 服务后，密码将被加密

ip wccp web-cache redirect-list WCCP_ACCESS password 7 0600002E1D1C5A
ip wccp 70 redirect-list WCCP_ACCESS password 7 121B0405465E5A

然后更改 squid.conf 中的 WCCP 服务定义

#       MD5 service authentication can be enabled by adding
#       "password=<password>" to the end of this service declaration.
wccp2_service standard 0 password=foo123
wccp2_service dynamic 70 password=bar456

然后重启 squid 并检查重定向是否正常工作。

注意：请注意，您的 squid.conf 中可能包含**任何**明文密码！像保护代理服务器免受未经授权的访问一样保护它！

🔗 QUIC/SPDY 协议阻止

注意：在大多数现代安装中，您可能希望（并且必须）阻止备用协议：SPDY 和/或 QUIC。为此，请使用**此说明**。

🔗 结论

此配置示例在 Cisco 2911 和 Squid 3.x/4.x 上使用。如您所见，您可以配置您的环境以拦截不同的端口。

注意：与 PBR（路由映射）相比，**性能**更好，WCCP 在 Cisco 设备上使用的 CPU 更少。因此，WCCP 比路由映射更受青睐。另请注意，l2 重定向具有硬件支持，开销比 gre 小，而 gre 仅具有软件处理（在 CPU 上）。

注意：此配置已在 Cisco IOS 版本 15.4(1)T, 15.4(3)M, 15.5(1)T, 15.5(2)T1, 15.5(3)M, 15.5(3)M2, 15.6(2)T, 15.6(2)T1, 15.6(3)M 上进行测试并完全运行。

🔗 变体 II：将交换机 L3 作为 WCCPv2 路由器

• 作者：Yuri Voinov 和 Svyatoslav Voinov

🔗 使用聚合交换机配置带 WCCPv2 的 Cisco IOS 15.0(2)SE9

🔗 概述

此配置从交换机 L3 通过 WCCPv2 将 HTTP/HTTPS 流量（端口 80 和 443）传递给代理服务器进行处理。预计该服务器将包含 Squid 3.x/4.x 用于处理流量。

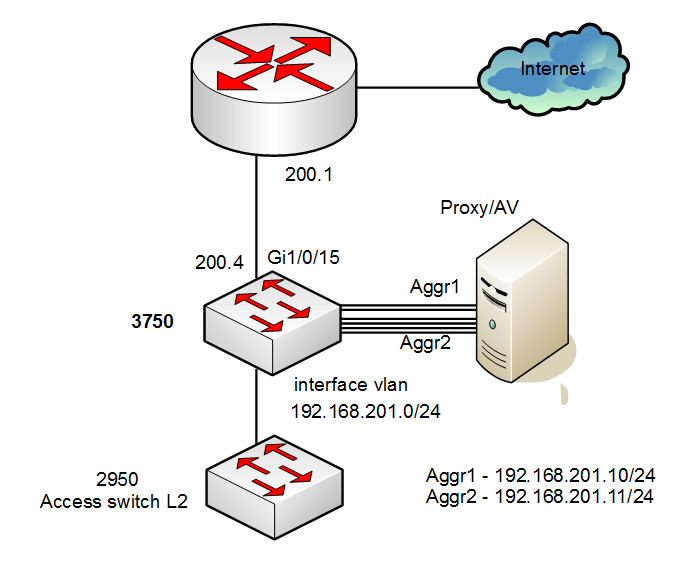

在此示例中，我们使用 Cisco 3750 聚合交换机以 L3 模式作为 WCCPv2 路由器。该交换机运行 Cisco IOS Software，版本为 15.0(2)SE9，启用了 IPSERVICEK9 技术包，并具有 1 Gbps 的物理接口。在此示例中，代理的 IP 地址为 192.168.200.10（2 Gbps 聚合，aggr1）和 192.168.200.11（4 Gbps 聚合，aggr2）。WCCPv2 使用 L2 重定向，分配方法为 **mask**。交换机仅支持 WCCP “IN” 重定向。

🔗 Cisco IOS 15.0(2)SE9 交换机

ip routing

ip wccp source-interface Vlan201
ip wccp web-cache redirect-list WCCP_ACCESS
ip wccp 70 redirect-list WCCP_ACCESS

interface GigabitEthernet1/0/15
 no switchport
 ip address 192.168.200.4 255.255.255.0

interface Vlan201
 ip address 192.168.201.1 255.255.255.0
 ip wccp web-cache redirect in
 ip wccp 70 redirect in

ip route 0.0.0.0 0.0.0.0 192.168.200.1

ip access-list extended WCCP_ACCESS
 remark ACL for HTTP/HTTPS
 remark Squid proxies bypass WCCP
 deny   ip host 192.168.201.10 any
 deny   ip host 192.168.201.11 any
 remark LAN clients proxy port 80/443
 permit tcp 192.168.0.0 0.0.255.255 any eq www 443
 remark all others bypass WCCP
 deny   ip any any

注意：“WCCP 仅在支持 PBR 的 SDM 模板上受支持：access, routing, and dual IPv4/v6 routing。”（来自 Cisco 文档）

🔗 Squid HTTP/HTTPS WCCPv2 配置

# -------------------------------------
# WCCPv2 parameters
# -------------------------------------
wccp2_router 192.168.201.1
wccp2_forwarding_method l2
wccp2_return_method l2
wccp2_rebuild_wait off
wccp2_service standard 0
wccp2_service dynamic 70
wccp2_service_info 70 protocol=tcp flags=dst_ip_hash,src_ip_alt_hash,src_port_alt_hash priority=231 ports=443
# Cisco Routers uses hash (default), switches - mask
wccp2_assignment_method mask

balance_on_multiple_ip on

注意：一如既往，预计您的 Squid 已配置 HTTP 和 HTTPS 端口。

🔗 安全

注意：在使用身份验证的 WCCP 时，如前一个示例所示，请注意，Cisco 设备有密码长度限制（路由器和大多数交换机不超过 8 个字符）和密码强度限制 - 您只能使用字母和数字。另外，在 3750 等交换机上发现了一些旧 iOS 的附加密码长度限制，在这种情况下，您将被迫将密码长度缩短到 6-7 个字符。

🔗 结论

此配置示例在 Cisco 3750 聚合交换机和 Squid 3.x/4.x 上使用。如您所见，您可以配置您的环境以拦截不同的端口。

注意：初始设置是在 WS-C3750G-16TD-S 交换机上使用 iOS 12.2(55)SE10 IPSERVICEK9 和 Squid 3.5.19 进行创建、测试和完全运行的。

注意：此配置已在适当的交换机（请参阅下一个注释）的 Cisco IOS 版本 15.0(2)SE9 上进行测试并完全运行。

**务必非常小心**：Cisco 3750 系列有许多子型号，并非所有型号都兼容 iOS 15.x。部分 C3750G-16TD-S 只能运行 iOS 12.2(55)SE 系列。选择 iOS 版本时，请先阅读 Cisco Release Notes。摘录自：“并非所有 Catalyst 3750 和 3560 交换机都能运行此版本。Cisco IOS Release 12.2(58)SE1 及更高版本不支持以下型号：WS-C3560-24TS, WS-C3560-24PS. WS-C3560-48PS, WS-C3560-48TS, WS-C3750-24PS, WS-C3750-24TS, WS-C3750-48PS, WS-C3750-48TS, WS-3750G-24T, WS-C3750G-12S, WS-C3750G-24TS, WS-C3750G-16TD。对于这些型号的持续维护重建，请使用 Cisco IOS Release 12.2(55)SE 及更高版本（SE1、SE2 等）。”另请注意，此系列交换机从 12.2(37)SE iOS 开始支持 WCCP。

注意：与变体 I 不同，交换机的硬件加速重定向不会显示在 **sho ip wccp** 命令输出中。通过 Squid 的 access.log 检查重定向是否正常工作。

🔗 变体 III：带 WCCPv2 的交换式 ISR G2 路由器

• 作者：Yuri Voinov 和 Svyatoslav Voinov

🔗 使用带汇聚交换板的交换式 ISR G2 路由器配置带 WCCPv2 的 Cisco IOS 15.5(3)M2

🔗 概述

此配置通过 WCCPv2 将 HTTP/HTTPS 流量（端口 80 和 443）传递给代理服务器进行处理。预计该服务器将包含 Squid 3.x/4.x 用于处理流量。

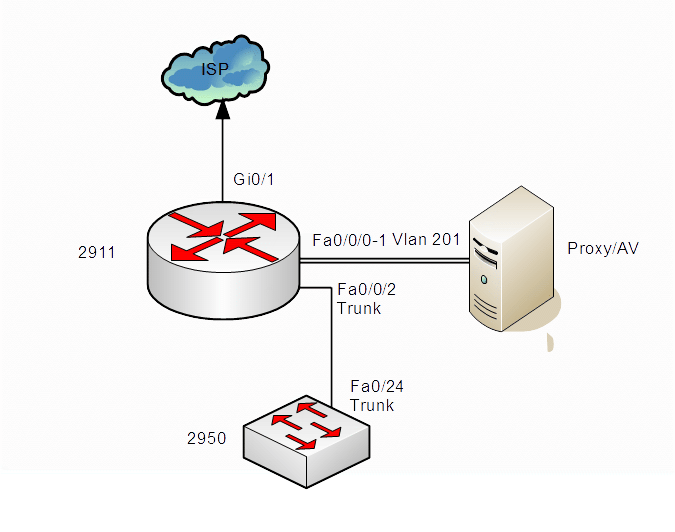

路由器运行 Cisco IOS Software 版本 15.5(3)M2，启用了 SECURITYK9 和 DATAK9 技术包。路由器包含汇聚交换板，带有四个 100 Mbps 或 1 Gbps 端口。WCCPv2 配置在 2911 路由器上。

🔗 Cisco IOS 15.5(3)M2 路由器

!
ip dhcp pool 100
 network 192.168.100.0 255.255.255.0
 default-router 192.168.100.1
 dns-server 192.168.100.1
 lease 30
!
ip dhcp pool 101
 network 192.168.101.0 255.255.255.0
 default-router 192.168.101.1
 dns-server 192.168.101.1
 lease 30
!
!
ip cef
ip wccp source-interface Vlan201
no ipv6 cef
!
!
interface FastEthernet0/0/0
 switchport access vlan 201
 no ip address
!
interface FastEthernet0/0/1
 switchport access vlan 201
 no ip address
!
interface FastEthernet0/0/2
 switchport mode trunk
 no ip address
!
interface FastEthernet0/0/3
 switchport access vlan 100
 no ip address
!
!
interface Vlan100
 ip address 192.168.100.1 255.255.255.0
 ip wccp web-cache redirect in
 ip wccp 70 redirect in
 ip nat inside
 ip virtual-reassembly in
!
interface Vlan101
 ip address 192.168.101.1 255.255.255.0
 ip wccp web-cache redirect in
 ip wccp 70 redirect in
 ip nat inside
 ip virtual-reassembly in
!
interface Vlan201
 ip address 192.168.201.1 255.255.255.0
 ip wccp web-cache redirect in
 ip wccp 70 redirect in
 ip nat inside
 ip virtual-reassembly in
!
ip nat inside source list NAT interface GigabitEthernet0/1 overload
ip route 0.0.0.0 0.0.0.0 GigabitEthernet0/1 EXTERNAL_ISP_IP
!
ip access-list extended WCCP_ACCESS
 remark ACL for HTTP/HTTPS
 remark Squid proxies bypass WCCP
 deny   ip host 192.168.201.10 any
 remark LAN clients proxy port 80/443
 permit tcp 192.168.0.0 0.0.255.255 any eq www 443
!

注意：每当客户端和代理通过交换机模块连接时，路由器会自行使用 **hash** 分配方法。

🔗 Squid HTTP/HTTPS WCCPv2 配置

# -------------------------------------
# WCCPv2 parameters
# -------------------------------------
wccp2_router 192.168.201.1
wccp2_forwarding_method l2
wccp2_return_method l2
wccp2_rebuild_wait off
wccp2_service standard 0
wccp2_service dynamic 70
wccp2_service_info 70 protocol=tcp flags=dst_ip_hash,src_ip_alt_hash,src_port_alt_hash priority=231 ports=443
# Cisco Routers uses hash (default), switches - mask
wccp2_assignment_method hash

🔗 安全

注意：您可以像第一个示例一样使用身份验证的 WCCP。

🔗 结论

此配置示例使用交换式 ISR-G2 2911 路由器作为核心基础设施设备。您可以使用下游基础设施的接入交换机定义任意数量的客户端 VLAN，并且：出于安全原因，需要在端口 Gi0/1 上配置封闭的防火墙和 NAT。

🔗 变体 IV：带 WCCPv2 的 VRF

• 作者：Yuri Voinov 和 Svyatoslav Voinov

🔗 概述

此配置通过 VRF 启用的路由器，使用 WCCPv2 将 HTTP/HTTPS 流量（端口 80 和 443）传递给代理服务器进行处理。预计该服务器将包含 Squid 3.x/4.x 用于处理流量。您可以拥有多个 VRF 路由器（在 MPLS 路由器上）以及任意数量的代理服务器，例如在 ISP 中。

---

⚠️ Disclaimer: Any example presented here is provided "as-is" with no support
or guarantee of suitability. If you have any further questions about
these examples please email the squid-users mailing list.
